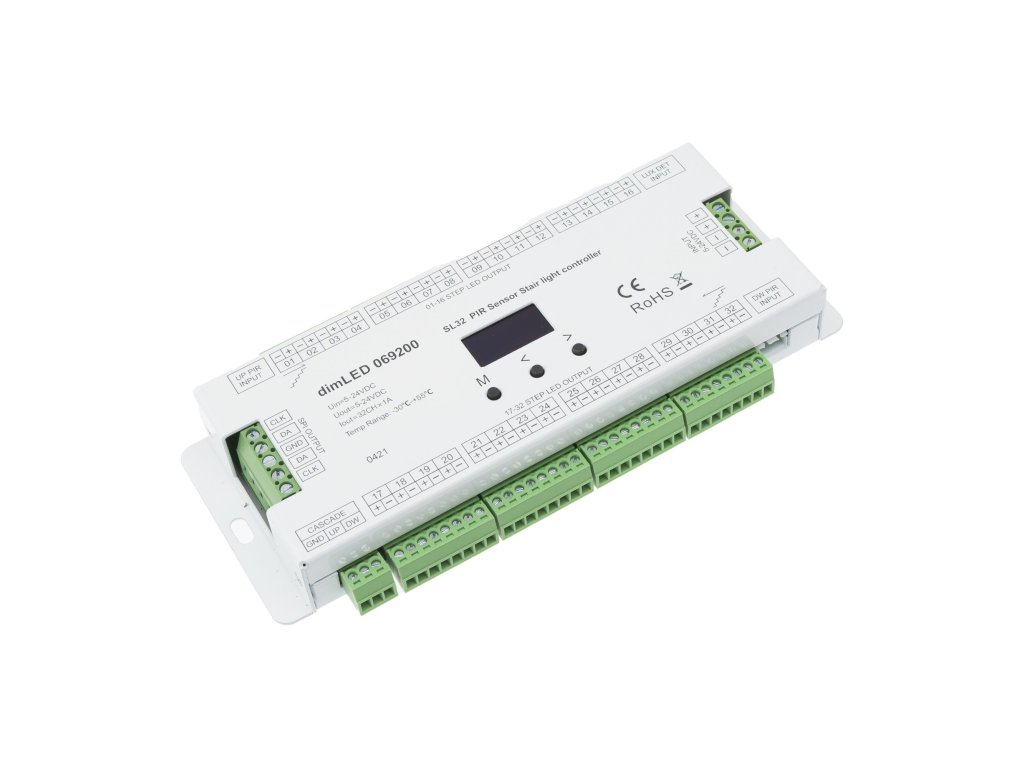

LED ovladač SL32 pro osvětlení schodiště

Detailní popis produktu

Ovladač SL32 je vhodný pro osvětlení schodiště a jejich jednotlivých schodnic či zábradlí. Tímto ovladačem lze ovládat jak jednobarevné LED pásky, tak i digitální LED pásky (až 28 IC typů). Jeden ovladač umožňuje ovládat až 32 nášlapů, lze zapojit ale 2 ovladače SL32 za sebou a ovládat tak až 64 schodů.

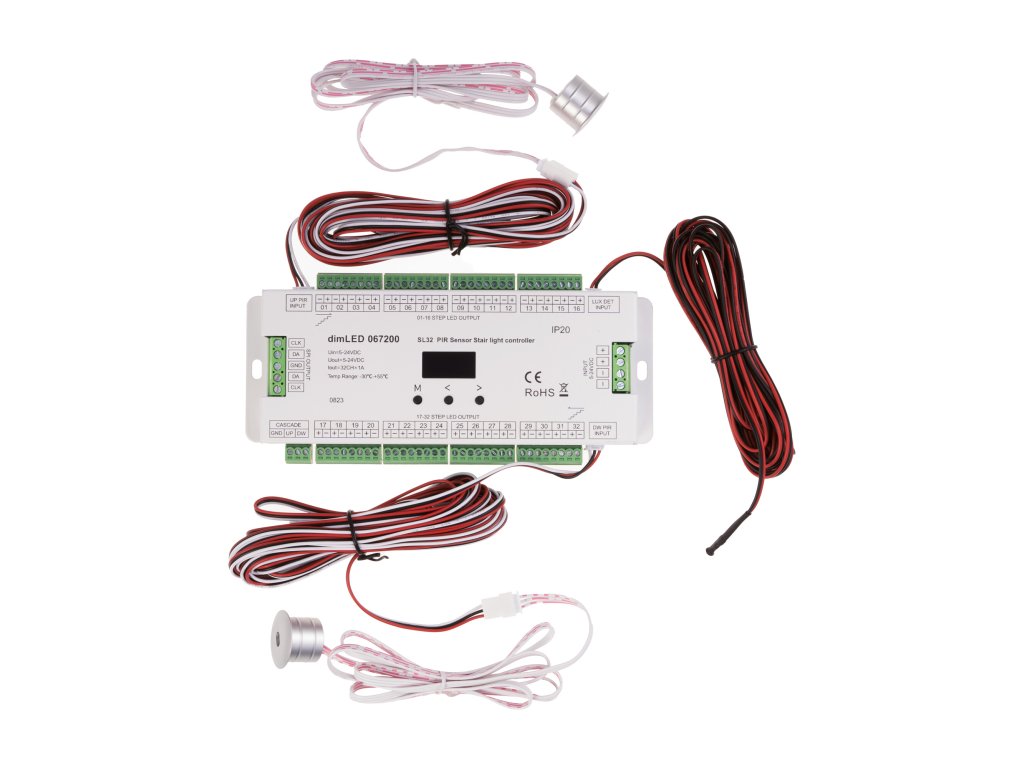

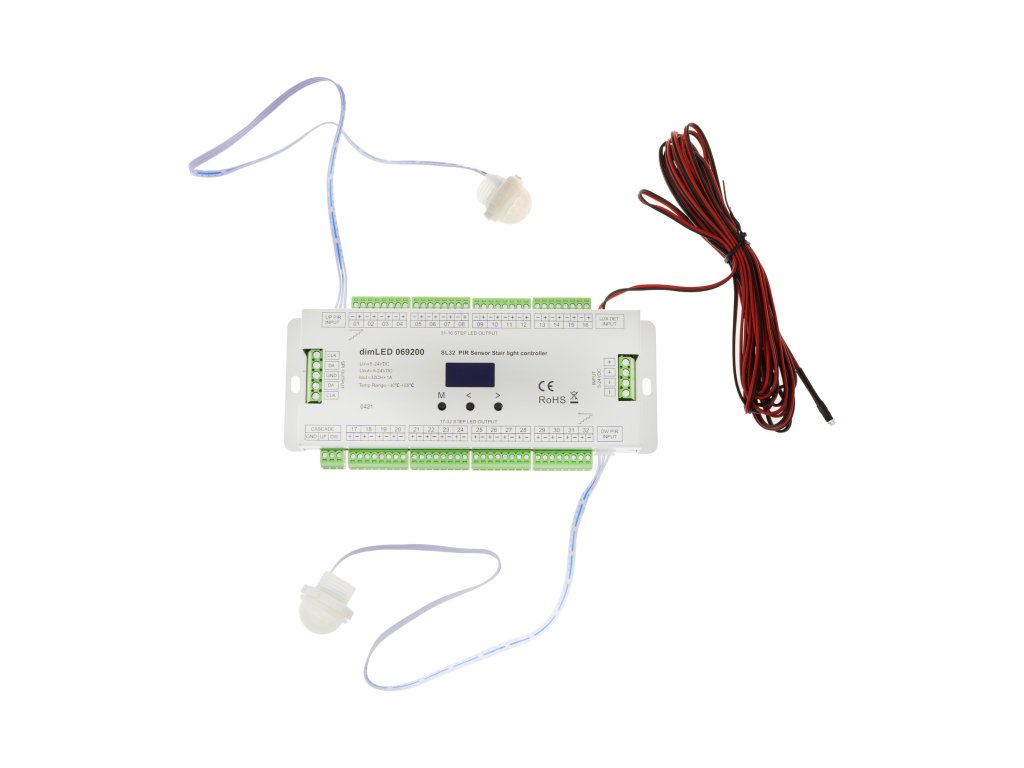

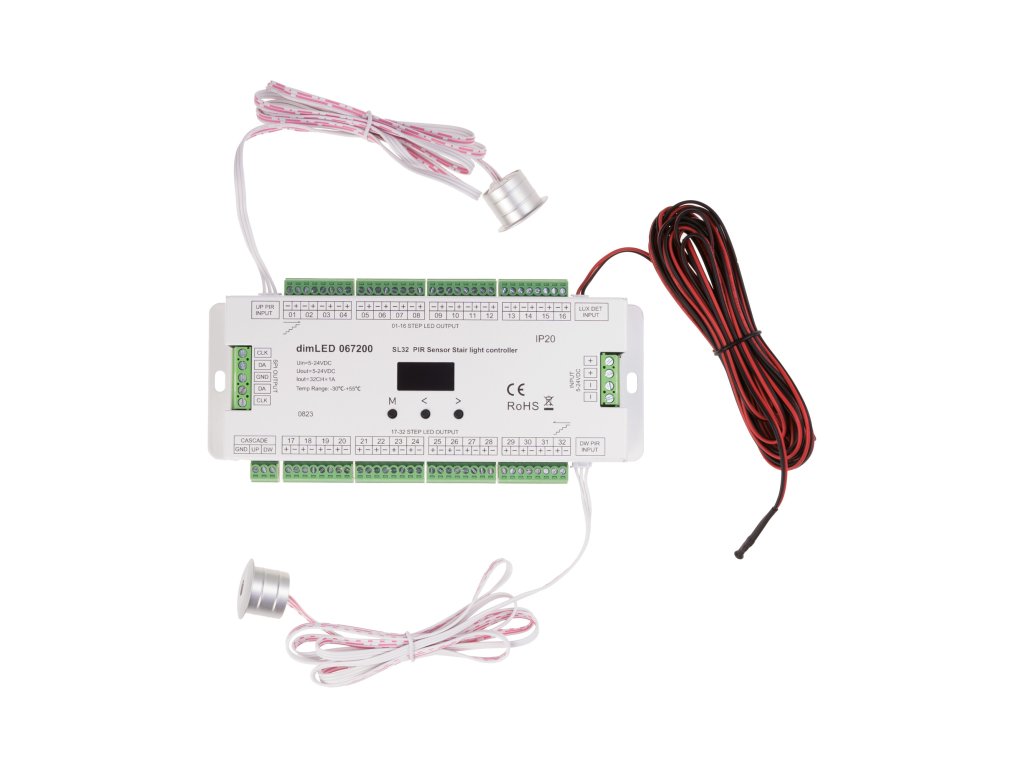

Součástí balení je:
1x ovladač SL32
1x senzor světla o délce 5m

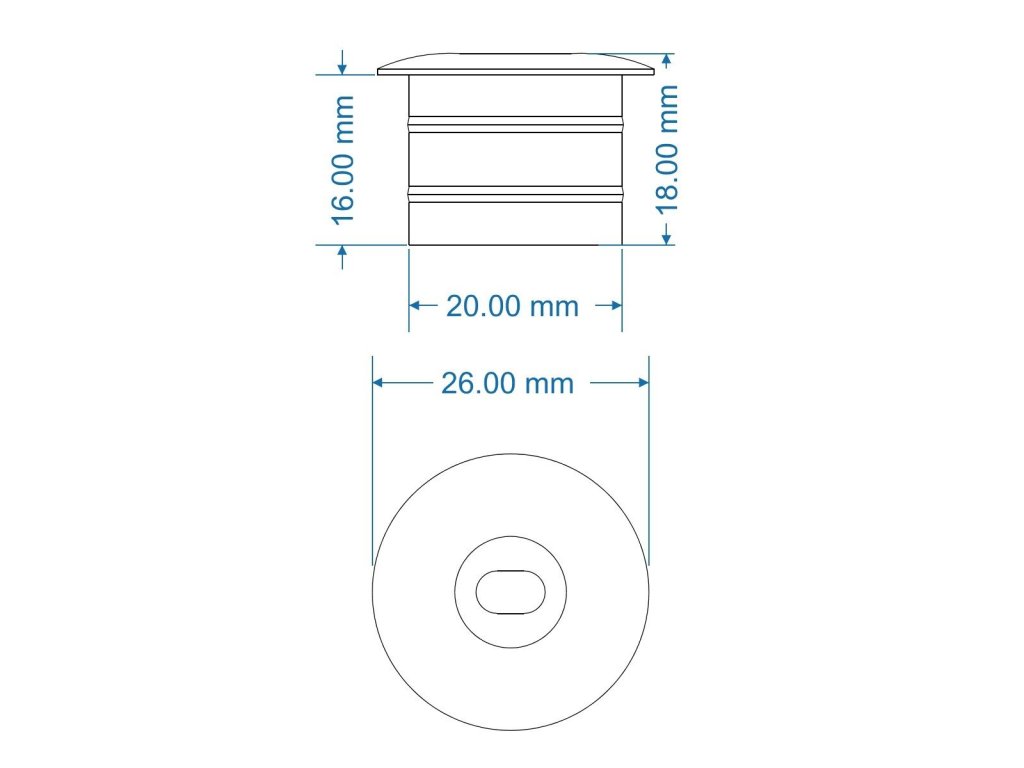

2x PIR čidlo o délce 0,35m
2x prodlužovací kabel pro PIR čidlo 5m
1x návod

Maximální délky kabelů senzorů:
Senzor světla je dodávaný v délce 5m, lze prodloužit až na 10m.
Prodlužovací kabel k PIR čidlům je dodávaný v délce 5m, lze prodloužit až na 15m .

Možnosti spínání SL32:
Přes dodaná 2 PIR čidla.
Přes tlačítka paralelně zapojená

Možnosti připojení LED pásků (jednotlivé zapojení naleznete v návodu):
Využití až 32 DC výstupů a DC LED pásků nejčastěji pro osvětlení jednotlivých schodů (případně 64 u dvou SL32).
Zapojení digitálního LED pásku jako linie. Například pro osvětlení zábradlí, orientačního osvětlení vedle schodů v linii.
Zapojení digitálního LED pásku jako ve tvaru Z na jednotlivé schodnice. Světlo se bude rozsvěcet jako "had" postupně.
Kombinace DC výstupů (LED pásků) a digitálního. Osvětlení jednotlivých schodů dohromady například s osvětlení zábradlí apod.


Specifikace ovladače:
Vstupní napětí
5-24VDC
Proudové zatížení
32x1A (12V 12W, 24V 24W na kanál)

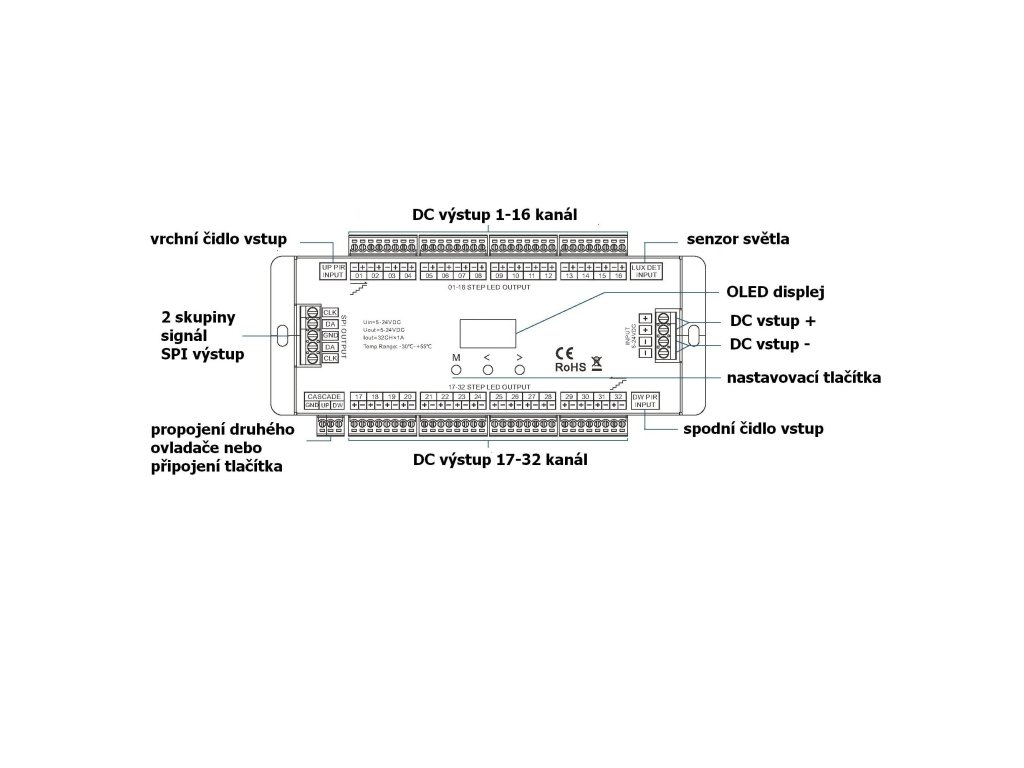

Výstupy
32xDC výstup, 2x SPI výstup
Počet ovladačů
Lze propojit 2x SL32 a získat 64 výstupů

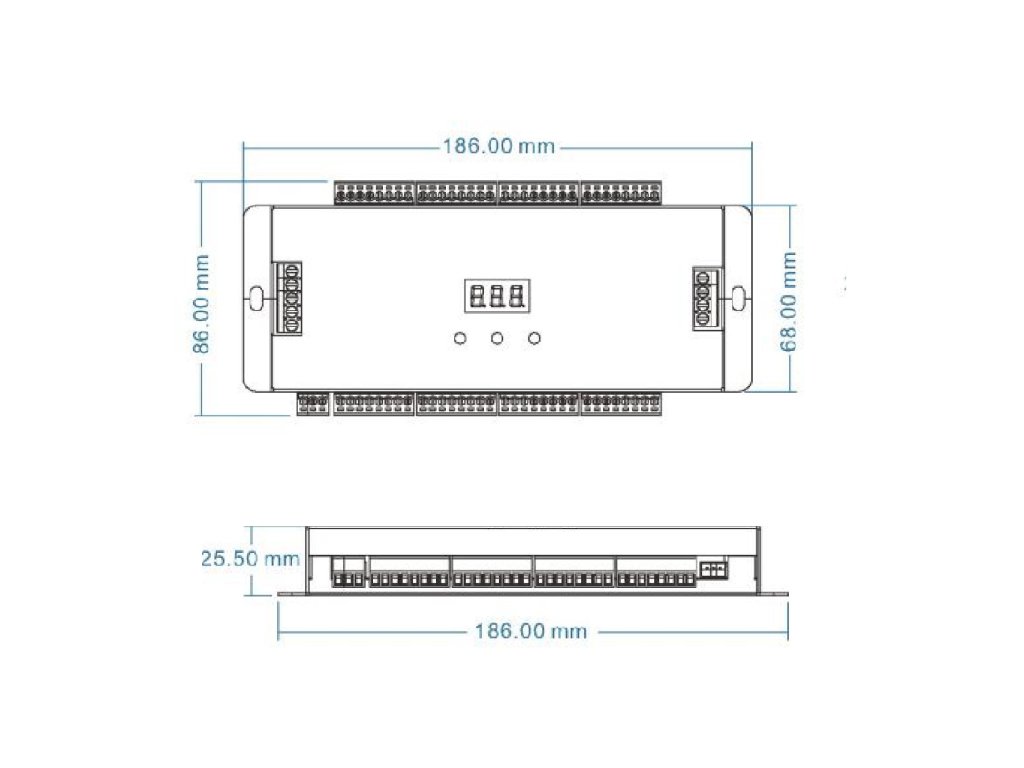

Rozměry
186 x 86 x 68mm
Paměť posledního nastavení po odpojení napájení:
ANO
Stupeň krytí:
IP20
