EsiT UF300 třístupňová napěťová a frekvenční ochrana FVE
Kód: ESIT-UF300
Detailní popis produktu
EsiT UF300 je třístupňová napěťová a frekvenční síťová ochrana určená pro fotovoltaické elektrárny a jiné malé zdroje připojené k distribuční síti. Zařízení slouží k ochraně sítě před nežádoucími účinky malých zdrojů a zároveň k ochraně těchto zdrojů před účinky poruch sítě.
UF300 měří napětí v jedné nebo třech fázích podle zvoleného nastavení a současně měří frekvenci. Při odchylce napětí nebo frekvence od nastavených mezí zařízení přes reléový výstup umožňuje odpojení zdroje od sítě. Po odeznění poruchy může dojít k opětovnému připojení po nastavené době.
Nastavení zařízení se provádí pomocí PC přes USB rozhraní. PC aplikace umožňuje nastavení parametrů, zobrazení aktuálních hodnot měřených veličin a stav přístroje. Zařízení umožňuje také vyčtení historie chování přístroje.
Aktuální stav ochrany je signalizován dvěma LED diodami – zelenou LED PROVOZ a červenou LED PORUCHA. Zařízení je určeno pro montáž do rozvaděče, má krytí IP20 a napájení 230 V / 50 Hz.

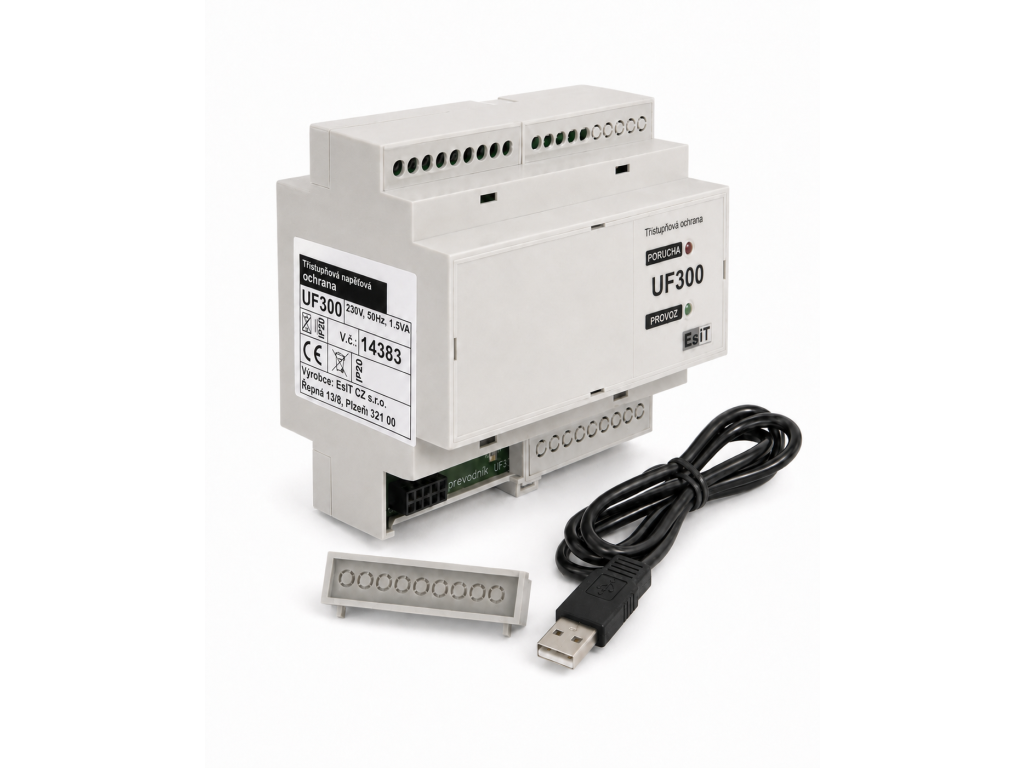

Součástí balení podle fotek je zařízení UF300 a USB převodník/kabel pro připojení k PC.
| Parametr | Hodnota |
|---|---|
| Výrobce | EsiT CZ s.r.o. |
| Typ | UF300 |
| Název | Třístupňová síťová ochrana FVE |
| Určení | Fotovoltaické elektrárny / malé zdroje připojené k síti |
| Vstupy | 3× 230 V AC |
| Výstup | 1× relé 30 V DC / 250 V AC / 5 A |
| Napájení | 230 V / 50 Hz |
| Spotřeba | 3 W |
| Měření napětí | 0–320 V ± 1 % |
| Měření frekvence | 20–200 Hz ± 0,05 % |
| Signalizace | 2× LED dioda |
| Nastavení | PC program přes USB |
| Historie | 480 záznamů |
| Rozměry | 106 × 90 × 58 mm |
| Krytí | IP20 |
| Třída impulsního přepětí | III dle IEC 664-I |
| Součást balení | UF300 + USB převodník/kabel |
