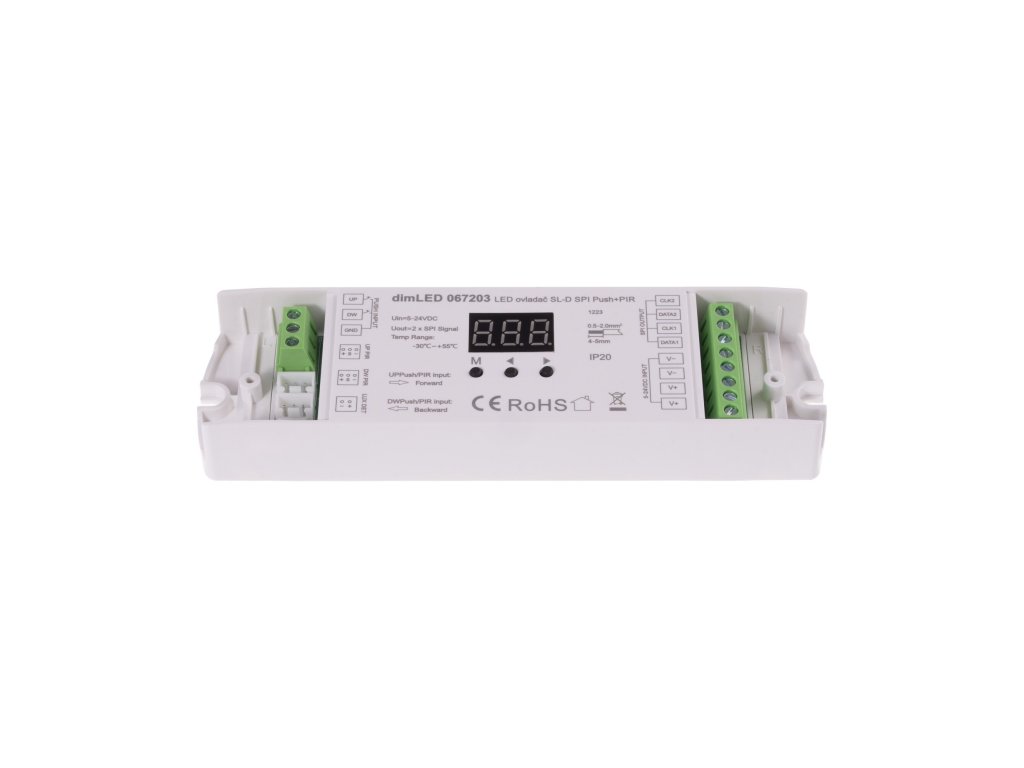

dimLED ovladač SL-D SPI pro digitální pásky

Detailní popis produktu

SPI ovladač s SPI výstupní signálem pro digitální LED pásky. Ovladačem dimLED SL-D SPI  lze ovládat:
Digitální jednobarevné LED pásky
Digitální RGB LED pásky
Digitální RGBW LED pásky
K ovladači je možné dokoupit toto příslušenství (není součastí balení):
PIR senzor 5m
Světelný senzor 5m

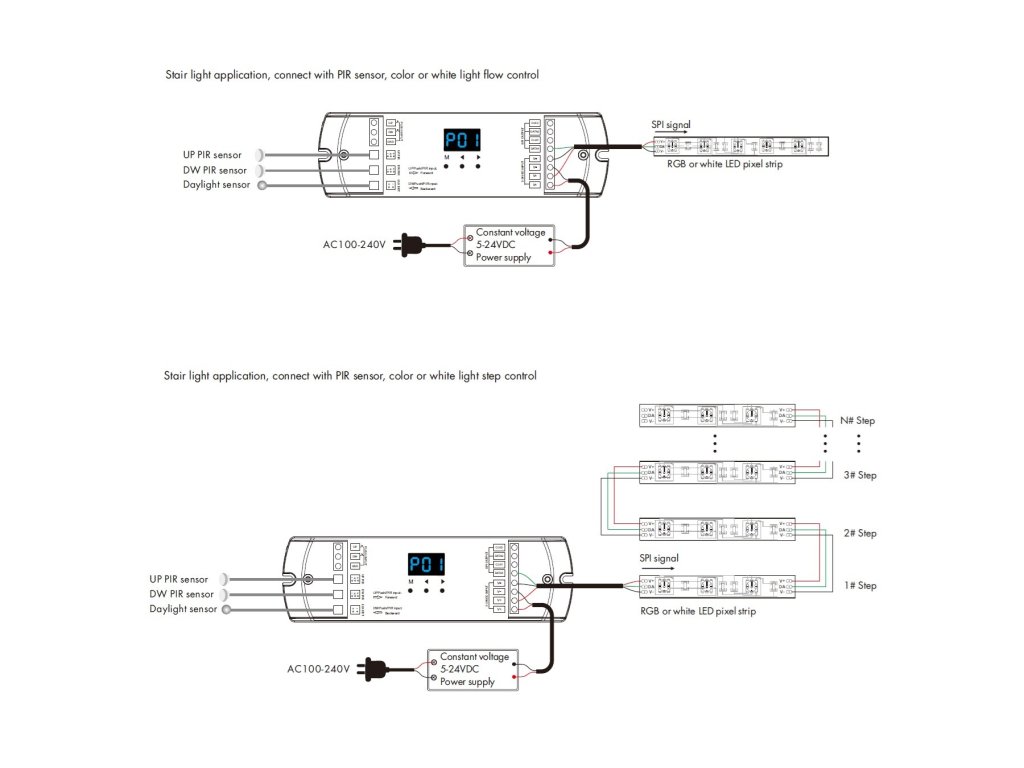

Ovladač nabízí široké možnosti nastavení a efektů digitálních SPI LED pásků. Díky PIR senzorům můžete aktivovat nastavené světelné efekty při zaznamenání pohybu. K ovladači lze připojit až dva PIR senzory, což umožňuje snímat pohyb ve dvou částech místnosti. Toto řešení je ideální například pro schodiště nebo chodby. Směr světelného efektu lze nastavit tak, aby začal na straně, kde byl zaznamenán pohyb, a v případě pohybu na druhé straně začal tam. Světelný senzor umožňuje aktivaci PIR čidel pouze při dosažení určité úrovně osvětlení (LUX). Ovladač lze také ovládat externím tlačítkem nebo dvěma tlačítky, což umožňuje spínání efektů z různých částí místnosti stejně jako u PIR čidel.
Ovladače je možnést tedy spínat pomoci:

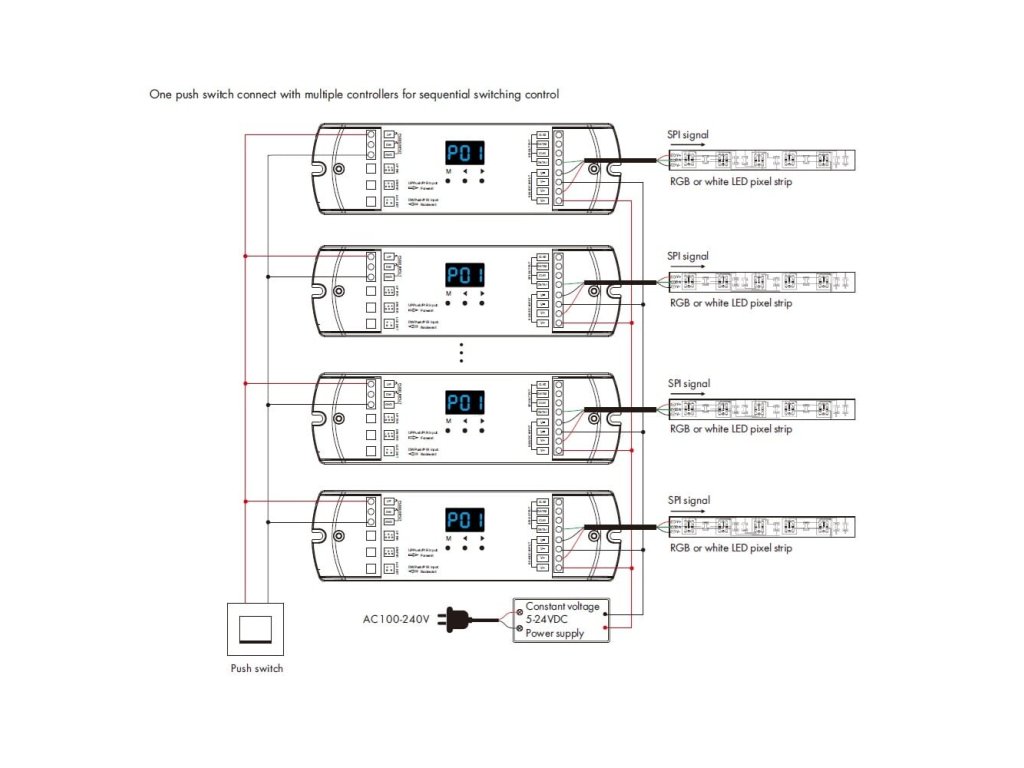

Připojením tlačítka
Připojením PIR senzoru
Světelným senzorem
Digitální ovladačů umožňuje ovládání až 960 LED diod (pixelů).
Ovladač podporuje tyto modelů čipů:
TM1803, TM1809, TM1804, TM1812, UCS1903, UCS1909, UCS1912, SK6813, UCS2903, UCS2909, UCS2912, WS2811, WS2812, WS2813, WS2815, SM16703P, TM1829, TM1914A, GW6205, GS8206, TM1814B, SK6812, UCS8904B, LPD6803, LPD8806, WS2801, P9813, SK9822, UCS2904, SM16804, SM16714, UCS7604, UCS7804(RGBW), UCS5603, UCS2603, SM16714D
Pro digitální pásky z našeho sortimentu je nutné nastavit v aplikaci tyto hodnoty:
jednobarevný LED pásek digitální 24DIGI21 WS2811 čip C12 WS2811 , pořadí barev o-1 jako RGB
RGB LED pásek digitální 12DIGI14 RGB WS2811 čip C12 WS2811, pořadí barev O-1 RGB
RGBW LED pásek digitální 24DIGI20 RGBW WS2814F nebo 24SPI16 RGBW WS2814F čip C18 SK6812, pořadí barev O4c WRGB
Inspiraci na použít ovladače můžete vidět v následujícím videu.

Specifikace LED ovladače
Vstupní napětí
5-24V DC
Vstupní proud
15A
Výstupní signál
2x SPI (TTL)
Připojení
Vstup/výstup - mechanické svorky
Max. počet ovládaných diod (pixelů)
960

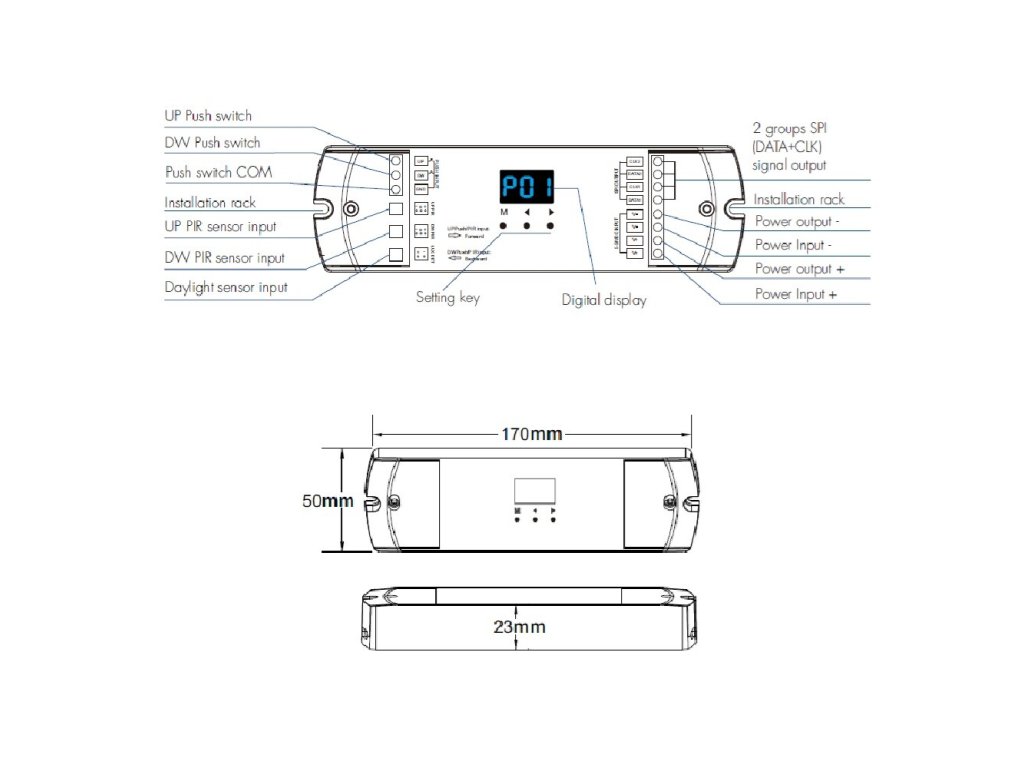

Rozměry
170*50*23mm
Typ stmívání
SPI signál
Paměť posledního nastavení po odpojení napájení:
Ano
Stupeň krytí:
IP20
